3GKW-MW FE180 0.6/1KV中等壁单芯防火电缆
应用
单芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流或交流电技术特别是变流技术中固定或移动部件的连接。
标准
- BS 6853 -1a
- DIN 5510-1 1-4
- NFF 16-101 F0
- EN 45545-2

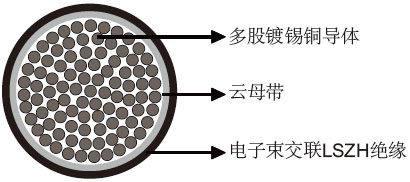

结构
- • 导体：Class 5 多股镀锡铜导体，遵照IEC 60228/VDE0295 标准。
• 防火层：云母带。
• 绝缘： 电子束交联LSZH 材料。
20℃时的电气特性
| 标称导体截面积 | mm² | 1 | 1.5 | 2.5 | 4.0 | 6.0 | 10 | 16 |
| 最大导体电阻 | Ω/km | 20.0 | 13.7 | 8.21 | 5.09 | 3.39 | 1.95 | 1.24 |
| 电压 | KV | 0.6/1 | ||||||
| 标称导体截面积 | mm² | 25 | 35 | 50 | 70 | 95 | 150 |
| 最大导体电阻 | Ω/km | 0.795 | 0.565 | 0.393 | 0.277 | 0.21 | 0.132 |
| 电压 | KV | 0.6/1 | |||||
机械和热性能
- 最小弯曲半径：4xOD ( 固定安装) ；6xOD ( 移动安装)
温度范围：-40℃ ~+120℃ ( 固定安装) ；-35℃ ~+90℃ ( 移动安装)
短路温度：+280℃
尺寸和重量
| 芯数&标称导体截面积 No.×mm² |
导体股数/每股直径 No/mm |
标称绝缘厚度 mm |
标称外径 mm |
标称重量 kg/km |
| 1×1.0 | 32/0.2 | 0.55 | 3.15 | 19 |
| 1×1.5 | 30/0.25 | 0.55 | 3.40 | 24 |
| 1×2.5 | 50/0.25 | 0.60 | 4.05 | 36.6 |
| 1×4 | 56/0.3 | 0.65 | 4.60 | 52.5 |
| 1×6 | 84/0.3 | 0.70 | 5.30 | 73 |
| 1×10 | 80/0.4 | 0.80 | 6.35 | 122 |
| 1×16 | 126/0.4 | 0.90 | 8.15 | 182 |
| 1×25 | 196/0.40 | 1.0 | 9.65 | 263 |
| 1×35 | 276/0.40 | 1.1 | 10.80 | 365 |
| 1×50 | 396/0.40 | 1.2 | 12.80 | 530 |
| 1×70 | 360/0.50 | 1.3 | 15.10 | 730 |
| 1×95 | 475/0.50 | 1.4 | 17.00 | 930 |
| 1×150 | 756/0.50 | 1.6 | 21.30 | 1450 |
